Коротко — как развести тепло по дому: горячий воздух забирают из конвекционной камеры топки и подают воздуховодами (система DGP) в другие комнаты. Гравитационная схема работает без электричества, но канал ограничен 3–4 м; с турбиной — равномерно и на 10 м и более. Ключевое: изолированные воздуховоды, распределительная камера и решётки с жалюзи.
| Система | Как работает | Для кого |
|---|---|---|
| Гравитационная (естественная) DGP | Тёплый воздух движется естественным путём благодаря разнице температур, без электричества | Бесшумно и недорого, когда воздуховоды не длиннее 3–4 м — соседние с камином комнаты |
| DGP с турбиной (принудительная) | Центробежный вентилятор активно подаёт горячий воздух в воздуховоды, температуру держат термостаты | Когда нужно равномерно прогреть весь дом и подать тепло на 10 м и более |
| Водяной контур (альтернатива) | Тепло от топки передаётся воде и расходится радиаторами или тёплым полом, а не воздуховодами | Для домов с уже смонтированным водяным отоплением — чугунные каминные топки с водяным контуром |
| Конвекция без каналов | Топка отдаёт тепло через конвекционные каналы напрямую в комнату, разводки нет | Для одной комнаты с камином: без распределения вся энергия остаётся именно в ней |
Дровяной камин — это не только источник уюта, но и мощный инструмент для отопления частного дома. Чтобы максимально использовать тепловую энергию, всё больше владельцев устанавливают системы распределения тёплого воздуха от камина, что позволяет обогревать не только комнату с камином, но и другие помещения. В этой статье рассмотрим, как правильно сделать воздуховоды, какие типы систем существуют и какие нюансы следует учитывать при монтаже.
Зачем распределять тепло от камина по дому?
Современные каминные топки с системой воздушного отопления имеют высокий КПД (до 80%) и способны обогревать площадь более 100 м². Однако без распределения тёплого воздуха вся энергия останется лишь в одной комнате. Воздушная система распределения тепла от камина позволяет:
- Экономить на газе и электроотоплении;
- Равномерно прогревать весь дом;
- Использовать камин как основное или дополнительное источник тепла;
- Повысить комфорт и эффективность отопления.
Как работает система распределения тёплого воздуха от камина?

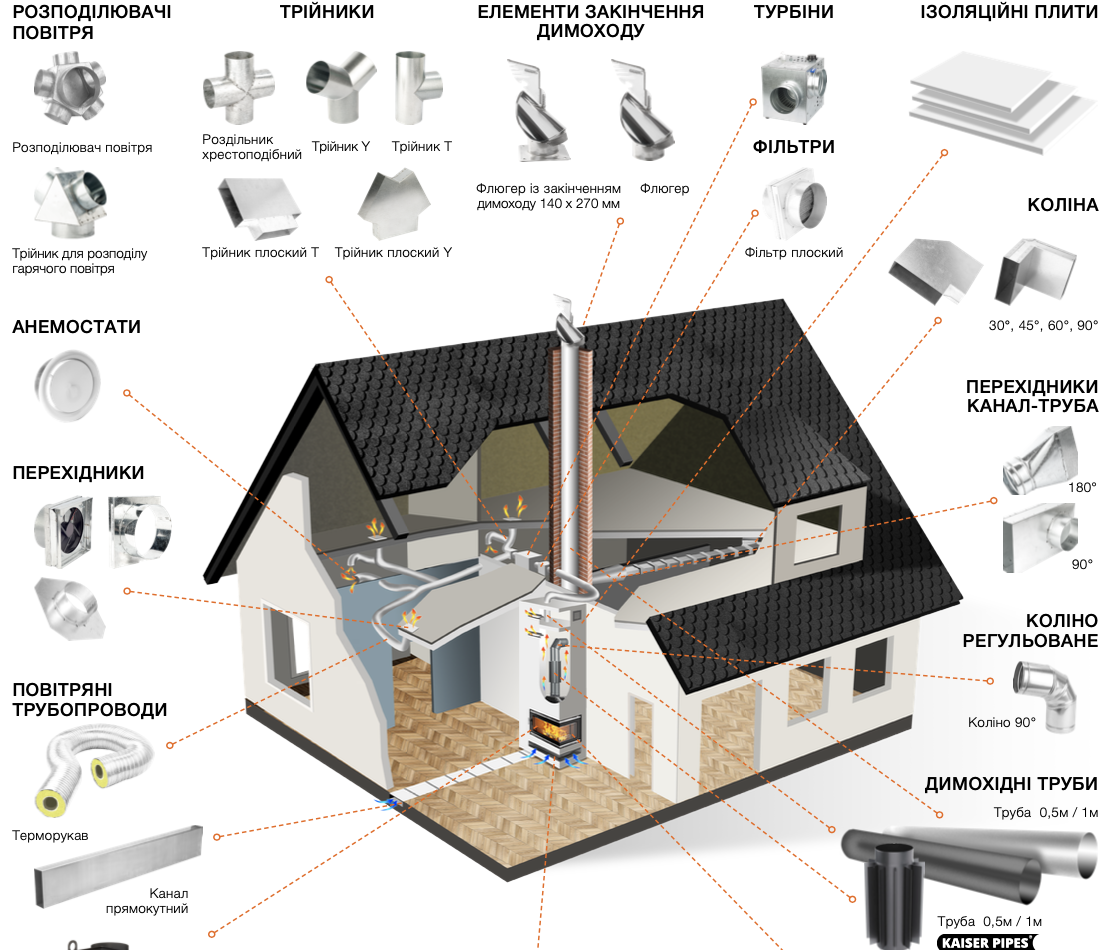

Суть заключается в заборе горячего воздуха из конвекционной камеры каминной топки и подаче его через воздуховоды в другие помещения. Чаще всего используется гибкий или металлический термостойкий воздуховод, который подключается к выходным отверстиям камина или вентиляционной камере над топкой.
Виды систем распределения тёплого воздуха от камина
1. Гравитационная (естественная) система распределения тепла
Тёплый воздух движется естественным путём — благодаря разнице температур. Система работает без электричества.
Преимущества:
- Бесшумная работа;
- Низкая стоимость;
- Простота установки.
Недостатки:
- Ограниченная длина воздуховодов (до 3–4 м);
- Неравномерное распределение тепла.
2. Принудительная система с турбиной (механическая)
В систему встраивается центробежный вентилятор (турбина), который обеспечивает активную подачу горячего воздуха в воздуховоды.
Преимущества:
- Равномерный обогрев помещений;
- Возможность подачи тепла на большие расстояния (10 м и более);
- Контроль температуры с помощью термостатов.
Недостатки:
- Зависимость от электроснабжения;
- Более высокая цена;
- Требует обслуживания.
Как правильно сделать воздуховоды для камина?
1. Выбор материала воздуховодов
Наиболее распространённые варианты:
- Алюминиевые гофрированные воздуховоды — лёгкие, гибкие, термостойкие;
- Оцинкованные воздуховоды — долговечные и устойчивые к высоким температурам;
- Изолированные воздуховоды — для снижения теплопотерь.
2. Монтаж системы
- Установите распределительную камеру или коллектор над каминной топкой.
- От неё прокладываются воздуховоды в каждую комнату.
- На выходах монтируются вентиляционные решётки с жалюзи или диффузоры.
- Для принудительных систем — установите турбину в техническом помещении или рядом с камином.
3. Изоляция и герметичность
- Важно теплоизолировать воздуховоды, особенно те, что проходят через нежилые зоны (чердак, подвал).
- Избегайте теплопотерь и образования конденсата — это повышает эффективность системы.
На что обратить внимание при проектировании системы воздушного распределения?
Мощность каминной топки (в кВт);
Площадь помещений, которые необходимо обогреть;
Максимальная длина воздуховодов;
Количество и размещение вентиляционных решёток;
Возможность установки автоматики — термостатов, регуляторов оборотов вентилятора и т.д.
Какой камин выбрать для системы воздушного распределения тепла?
Рекомендуется выбирать каминные топки с возможностью подключения к системе воздушного отопления, которые обладают:
- Высокой мощностью (от 10 кВт);
- Теплоотдачей через конвекционные каналы;
- Возможностью подключения воздуховодов сверху или сбоку;
- Внешним подводом воздуха для горения — для энергоэффективности.
Воздушное распределение тепла от камина по дому — это надёжный способ превратить элемент интерьера в полноценный источник отопления. Грамотно спроектированная и смонтированная система воздушного распределения тепла от камина обеспечит тепло, комфорт и экономию энергии в вашем доме.
Частые вопросы: распределение тепла от камина
Можно ли отопить камином весь дом?
Да, если топка достаточно мощная и тепло разводится воздуховодами. Каминные топки с системой воздушного отопления имеют КПД до 80% и способны обогревать площадь более 100 м², а для разводки рекомендуют мощность от 10 кВт. Без воздуховодов вся энергия останется лишь в одной комнате — поэтому выбирайте модель с возможностью подключения каналов в каталоге чугунных каминных топок.
Что такое система DGP?
Это система распределения горячего воздуха от камина. Горячий воздух забирают из конвекционной камеры топки, над топкой ставят распределительную камеру (коллектор), от неё прокладывают термостойкие воздуховоды в каждую комнату, а на выходах монтируют вентиляционные решётки с жалюзи или диффузоры.
Гравитационная или с турбиной — что выбрать?
Гравитационная система бесшумна, дешевле и не зависит от электричества, но длина воздуховодов ограничена 3–4 м, а тепло распределяется неравномерно. Принудительная с центробежным вентилятором даёт равномерный обогрев, подачу тепла на 10 м и более и контроль температуры термостатами, однако требует электроэнергии и обслуживания.
Сколько комнат можно обогреть от одной топки?
Это зависит от мощности топки, площади помещений и максимальной длины воздуховодов. При гравитационной схеме канал не длиннее 3–4 м, поэтому охватываются лишь ближайшие к камину комнаты; с турбиной тепло подают на 10 м и более, то есть на несколько комнат этажа. Топки Кавмет отдают тепло через конвекционные каналы, а внешний подвод воздуха для горения повышает энергоэффективность.
