Чугунные топки с водяным контуром

Если вы решили установить дома или на даче камин, то рано или поздно столкнетесь с непростым выбором: какую каминную топку выбрать. Если вы сторонник классического варианта - то однозначно остановитесь на дровяной топке. Однако и здесь не все так просто, ведь бывают топки на дровах классические и с водяным контуром.

О том, как выбрать обычную чугунную дровяную топку мы писали ЗДЕСЬ. В этой статье поговорим о преимуществах топок с водяным контуром.

Что такое каминная топка с водяным контуром

Каминная топка с водяным контуром - это усовершенствованный современный вариант топки на дровах. Такая топка, как и обычная, отапливается дровами, но имеет дополнительно водяной контур - встроенную систему обогрева воды. Это повышает коэффициент полезного действия каминной топки.

В обычные топке тепло от огня нагревает чугунные стенки, которые отдают тепло. В топке с водяным контуром огонь нагревает не только стенки топки, но и воду, находящуюся в них, которая циркулирует по системе отопления, тобто по всех подключенных радиаторах.  Пока камин горить вода всегда будет горячей и будет давать тепло в комнаты, где стоят радиаторы. Таким образом модели топок с водяным контуром могут сохранять тепло.

Из чего состоит чугунная топка для камина с водяным контуром

Основной элемент каминной топки с водяным контуром - это чугунный корпус с водяной рубашкой (контуром), в котором находится камера сгорания. Впереди камеру сгорания закрывают чугунные дверцы с жаростойким стеклом.

Внизу камера сгорания имеет чугунную подставку, где расположена камера для сбора золы. На этой подставке установлено чугунную ребристую решетку, где горят дрова.

Над дымосборником установлен шибер, который регулирует силу тяги в дымоходе камина. Подача воздуха регулируется с помощью зольника. А плотно расположенные радиаторы увеличивают площадь теплоотдачи в помещение, где находится камин.

Задняя и боковые стенки камеры и короб камина имеют водяной контур с поперечным разрезом стенок 25-30 мм. Сам короб водяного камина - это водяной контур, под которым размещены трубы, соединенные с водяным пространством через боковые стенки камеры сгорания. Задача этих труб - обеспечить площадь теплообмена и улучшить циркуляцию воды в водном пространстве топки.

Приток циркулирующей холодной воды с установки в водяной контур каминной топки осуществляется через нижние патрубки. Выход подогретой воды в отопительную систему осуществляется через верхние патрубки.

Для дополнительного регулируемого притока наружного воздуха в топку устанавливаются специальные детали - штуцеры (не входят в комплектацию каминной топки):

1. измерительный штуцер ½;
2. штуцер;
3. штуцер датчика температуры;
4. наполнительный штуцер (вариант 2) ½;
5. поворотный штуцер.

Как работает каминная топка с водяным контуром

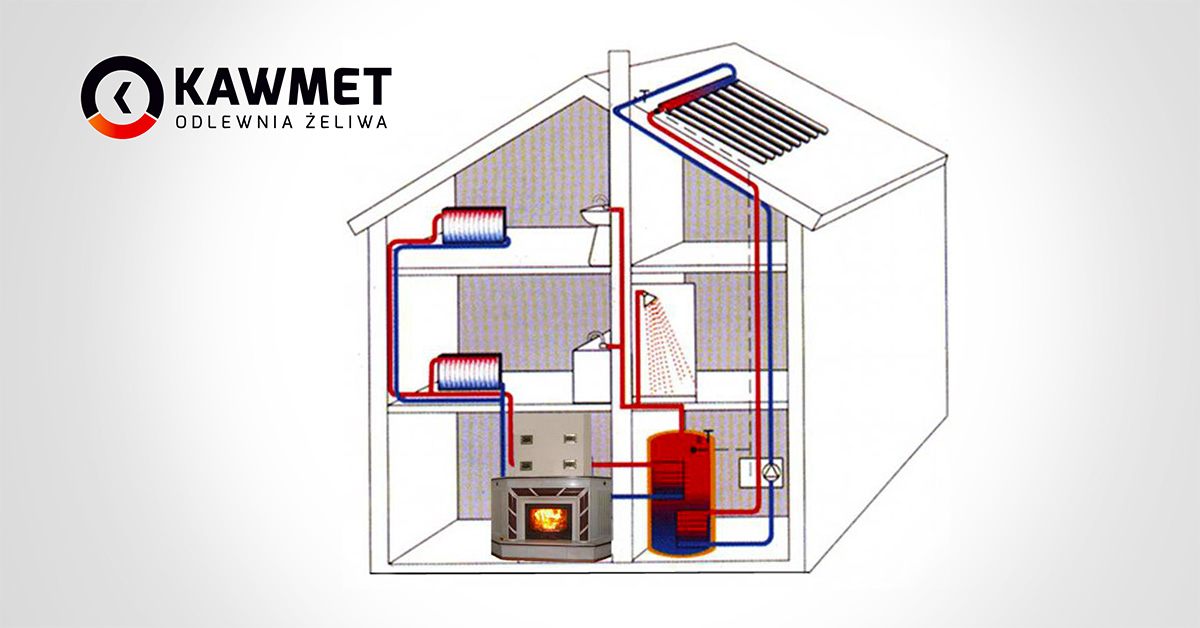

Каминная дровяная топка с водяным контуром, как можно догадаться уже из самого названия, обогревает помещение благодаря нагреву воды, что находиться в чугунных стенках. Работает каминная топка с водяным контуром следующим образом:

1. вода нагревается в камере топки;
2. дальше она выталкивается в трубы, а через них в радиаторы;
3. проходя по всему дому, горячая вода отдает энергию;
4. затем в охлажденном виде вода снова возвращается в каминную топку.

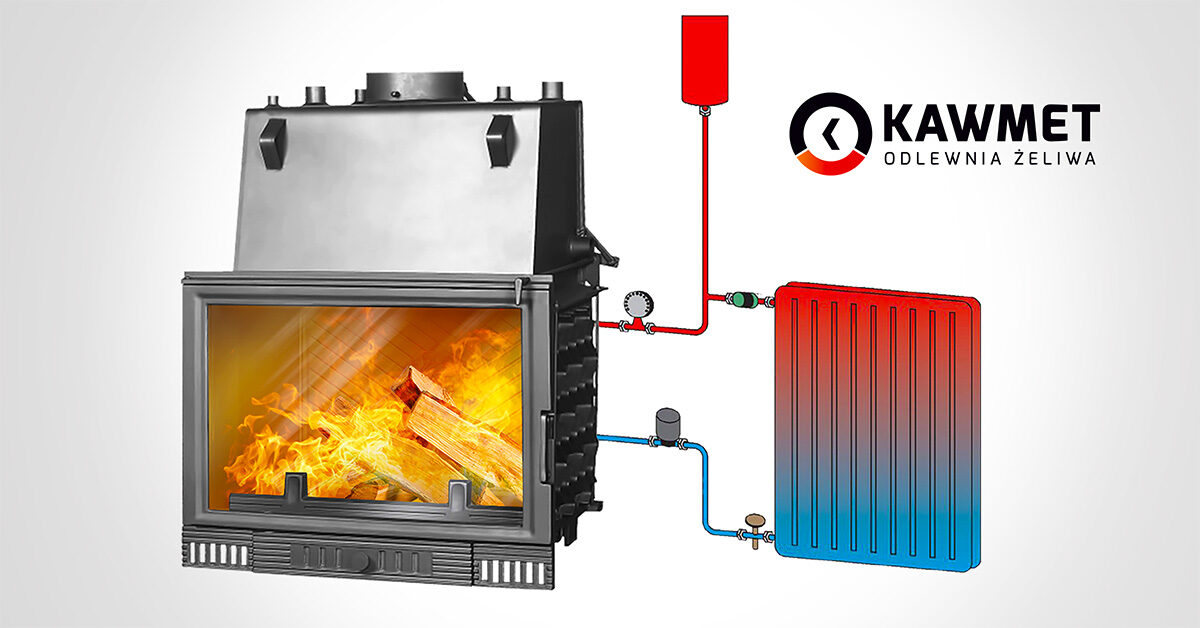

Иными словами, холодная вода через нижний штуцер попадает к водяному контуру топки, где нагревается при горении дров и выходит через верхний штуцер для обогрева дома. Таким образом топку можно подключить к любой отопительной системе в доме - радиаторные батареи, теплый пол, горячая вода.

Преимущества чугунной топки для камина с водяным контуром

Камин с водяным контуром имеет много преимуществ:

⇒ Экономичность

Если правильно рассчитать мощность каминной топки с водяным контуром, энергии от нее хватит для обогрева всех помещений в доме, каким бы большим он ни был.

⇒ Практичность

Благодаря своей конструкции топка с водяным контуром может работать в качестве основного или дополнительного источника тепла. Кроме того, такую ​​топку можно подключить к любой отопительной системы в доме - радиаторные батареи, теплый пол, горячая вода.

⇒ Энергоэффективность

Радиаторы и трубы долго остывают, поэтому отдают тепло даже после затухания дров.

⇒ Стильный дизайн

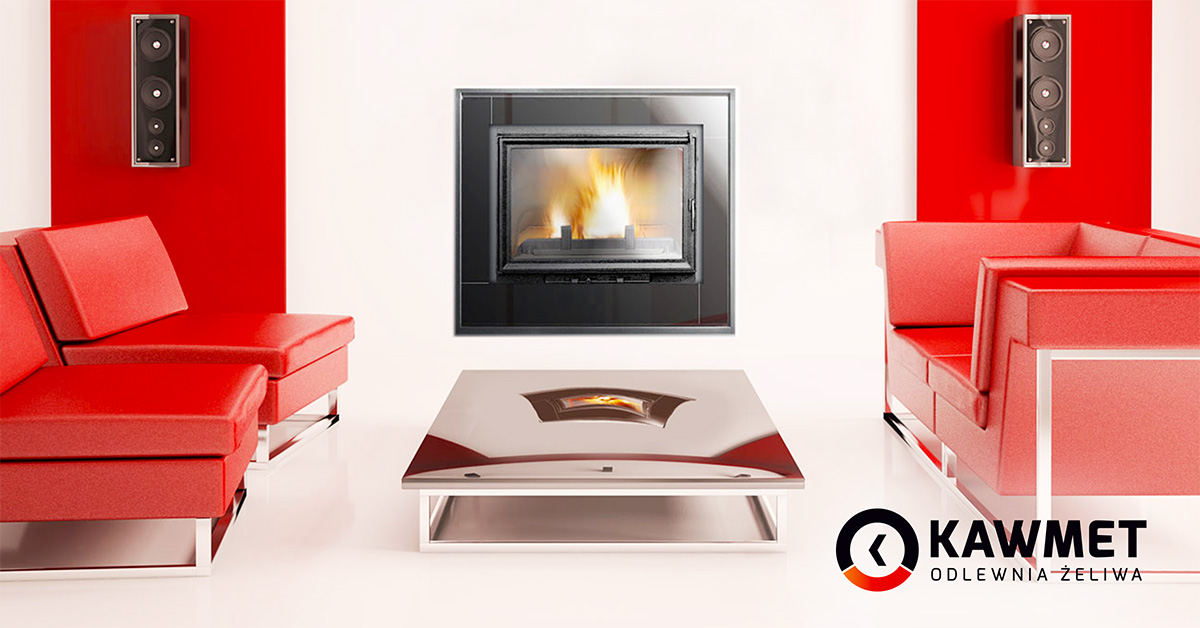

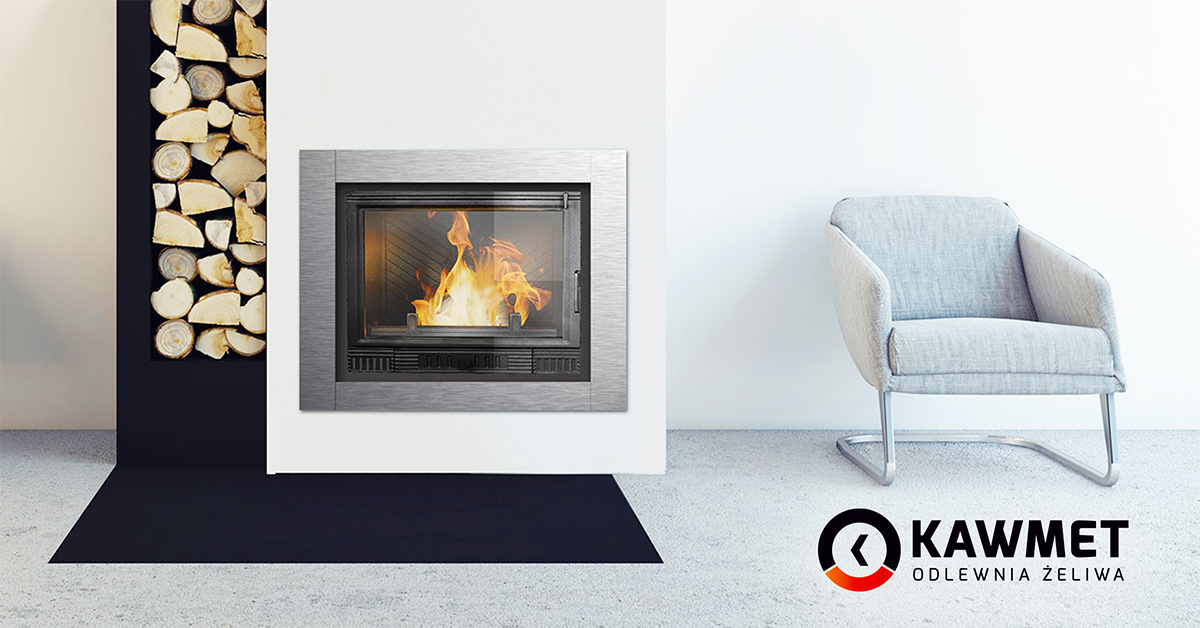

Камин - это всегда красиво и стильно. Каминная топка с водяным контуром не только обогреет дом, но и сделает комнату уютной и придаст шарма в интерьере.

Как выбрать каминную топку с водяным контуром

Прежде чем купить каминную топку с водяным контуром, следует разобраться с тем, какие модели бывают и как выбрать дровяную топку именно для вашего дома.

На что обращать внимание при выборе топки с водяным контуром

Чтобы грамотно выбрать каминную топку с водяным контуром, следует учесть следующие детали:

• Тип топлива. То, благодаря чему в топке поддерживается тепло. В чугунных топках с водяным контуром топливом служат дрова.

• КПД (коэффициент полезного действия). КПД - это отношение между энергией, выделяет каминная топка, и количеством тепла, которое мы получаем при полном сгорании топлива. КПД изменяется в зависимости от качества топлива на разных этапах горения. Его невозможно точно вычислить на всех режимах обогрева, при определенной загрузке топлива производители отражают его в процентах. Это позволяет сравнить эффективности различных моделей каминов при одинаковых условиях работы.

• Емкость воды. Сколько литров воды вмещает водяной контур в топке. От этого показателя будет зависить, сколько воды сможет обогреть топка за определенный отрезок времени.

• Мощность водяного контура. Этот показатель измеряется в kWt и указывает, какую площадь помещения сможет обогреть камин с водяным контуром. Рассчитывается по формуле 1 kW энергии = 10 кв. м. отапливаемой площади.

Как рассчитать мощность каминной топки с водяным контуром

Мощность водяного контура каминной топки следует выбирать, опираясь на два параметра:

1. площадь помещения, в котором будет камин с водяным контуром
2. цель топки с водяным контуром (это будет основной источник тепла или дополнительное)

При расчете мощности водяного контура руководствуйтесь формулой:

1 kW энергии = 10 кв. м. отапливаемой площади

В процессе покупки нужно также следует уточнить следующие параметры:

• какой диаметр в каминной топки
• сколько всего весит изделие в сборе
• какая длина дымоходной трубы

Если вы далеки от всех этих технических характеристик, то лучше довериться профессионалам. Вы можете заказать предварительный выезд мастера на дом, озвучить ему свои пожелания и попросить осмотреть помещение, в котором хотите установить каминную топку с водяным контуром. Мастер проведет расчеты и посоветует варианты, на которых вы сможете остановиться.

Как подключить дровяную топку с водяным контуром

Чтобы подключить каминную топку с водяным контуром самостоятельно, необходимо учесть очень много технических деталей. Поэтому если вам сложно в этом разобраться - лучше довериться мастеру.

Приведем несколько основных правил по монтажу и обслуживанию каминной топки с водяным контуром:

1. Установку и запуск каминной топки должна выполнить квалифицированная монтажная команда.
2. Каминная топка должна быть вмонтирована на стабильном постаменте, сделанном из огнеупорного материала толщиной не менее 15 см.
3. Нельзя устанавливать камин непосредственно на полу.
4. Водяной камин, присоединительные трубы и отверстия для чистки должны быть удалены от легковоспламеняющихся, не защищенных элементов конструкции дома (например., мебель, шторы и т. п.).
5. Сборные элементы необходимо соединять с помощью герметика .
6. Боковые опоры, балка и вытяжка камина должны быть связаны со стеной, на которую опирается камин.
7. Корпус камина должен быть изготовлен из несгораемых материалов.
8. Если балка деревянная, она должна быть защищена бетонным периметром и изоляцией из минеральной ваты с алюминиевой пленкой.
9. В качестве нагревательного материалла топки использовать исключительно воду.

⇒ Более подробную инструкцию по монтажу чугунных топок с водяным контуром можно скачать ЗДЕСЬ.

Как ухаживать за камином с водяным контуром

Преимущество чугунной топки с водяным контуром - простота в уходе. Особого ухода за такой каминной топкой собственно и не нужно: чистка золы и стекла при необходимости.

Кроме того, чугунные топки с водяным контуром KAWMET оснащены системой "чистое стекло" - воздух в топке подается сверху вниз и сгорает. Когда он поступает в камеру горения камина, то омывает стекло и используется для процесса горения, а затем выходит через дымоход.

Перед разжиганием огня в водном камине необходимо соблюдать основные правила:

1. Проверить, правильно ли система наполнена водой.
2. Убедиться являеться ли накопительная емкость вместе с трубами впуска и выпуска технически исправной и проходной.
3. Если наступает перерыв в отоплении, а температура помещения падает ниже 0°C (во время морозов), обязательно спустить воду из системы, чтобы не допустить ее замерзания и растрескивания.
4. При обслуживании камина использовать соответствующие инструменты и средства индивидуальной защиты (рукавицы).
5. Обеспечить правильную работу системы вдувания-выдувания в помещении, где установлен водяной камин.
6. Устранить из окружения водяного камина легковоспламеняющиеся материалы.

Каминные топки с водяным контуром Kawmet

Завод KAWMET основан в 1981 году в Польше. Сейчас компания имеет современное чугунно-литейное производство. Kaw-met занимает ведущее место на рынке каминных топок, печей и чугунных изделий. Большая часть продукции экспортируется в европейские страны.

Преимущества топок для каминов с водяным контуром от Kawmet

♦ Высококачественный чугун

Все каминные топки Kaw-met изготовлены из вермикулярным чугуна, который является прочным, экологичнее, более продуктивным и способствует меньшему потреблению топлива.

Каминные топки с вермикулярного чугуна имеют лучшую теплопроводность (на 30%), что дает возможность увеличить КПД. При этом расходы древесины уменьшаются на 30%. Кроме того, такие топки имеют большую устойчивость к перепаду температур.

♦ Энергоэффективность и экономичность

Топки для каминов KAW-MET спроектированы таким образом, что позволяют экономить дрова и при этом обеспечивают максимальную теплоотдачу.

Экономное использование дров обеспечивает дефлектор, который расположен над камерой сгорания, и система вторичного дожига выхлопных газов. Назначение дефлектора - направить недогоревшие доли в центральную часть камеры сгорания, где происходит повторное сгорания дровяного газа.

♦ Система внешней подачи воздуха

Каминные топки на дровах от KAW-MET имеют встроенный шибер и могут комплектоваться системой внешней подачи воздуха для горения.

Если комната оборудована герметичными окнами и дверями, а в камин поступает воздух именно из этой комнаты, это может негативно влиять на самочувствие окружающих. Производители рекомендуют подключать забор воздуха извне, что гарантирует качественный процесс горения и в то же время не будет сжигать кислород в комнате.

♦ Система "чистое стекло"

Выбирая камин для обогрева дома, покупатели часто задумываются о целесообразности стекла в топке - со временем оно загрязняется и становится непривлекательным.

Однако в каменных топках со стеклом от KAWMET является система "вторичного дожига", благодаря чему воздух подается сверху вниз и сгорает. Воздух, поступающий в камеру горения камина, омывает стекло и используется для процесса горения. Затем выходит через дымоход.

Подача воздуха в каминную топку или печь положительно влияет на процесс сжигания дров в камере и создает воздушную завесу, что значительно уменьшает загрязнение стекла.

Топ-3 самые популярных чугунные топки с водяным контуром Kawmet

Каминные топки с водяным контуром от польского производителя Kawmet завоевали сердца не одного покупателя и согревают уже на протяжении многих лет сотни семей по всей Европе. Вот три самые популярные модели топок с водяным контуром, которые пользуются наибольшим спросом:

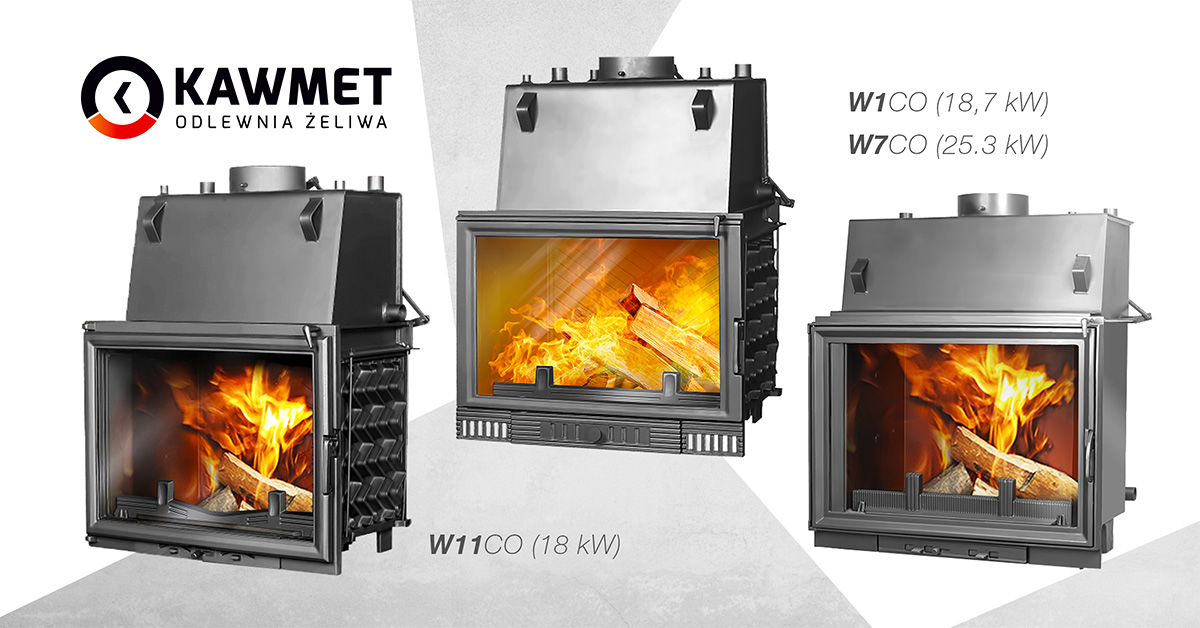

Каминная топка KAWMET W1 CO (18.7 kW)

Каминная топка KAWMET W11 CO (18 kW)

Каминная топка KAWMET W7 CO (25.3 kW)

Видеообзоры каминных топок с водяным контуром KAMWET

Прежде чем купить каминную топку с водяным контуром KAM-WET, вы можете просмотреть видеообзор, чтобы более подробно ознакомиться с данной моделью и ее преимуществами:
